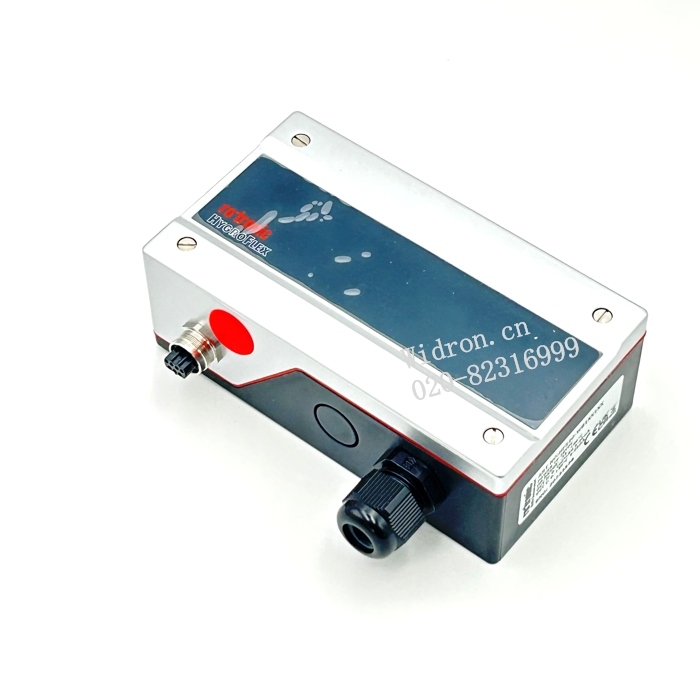

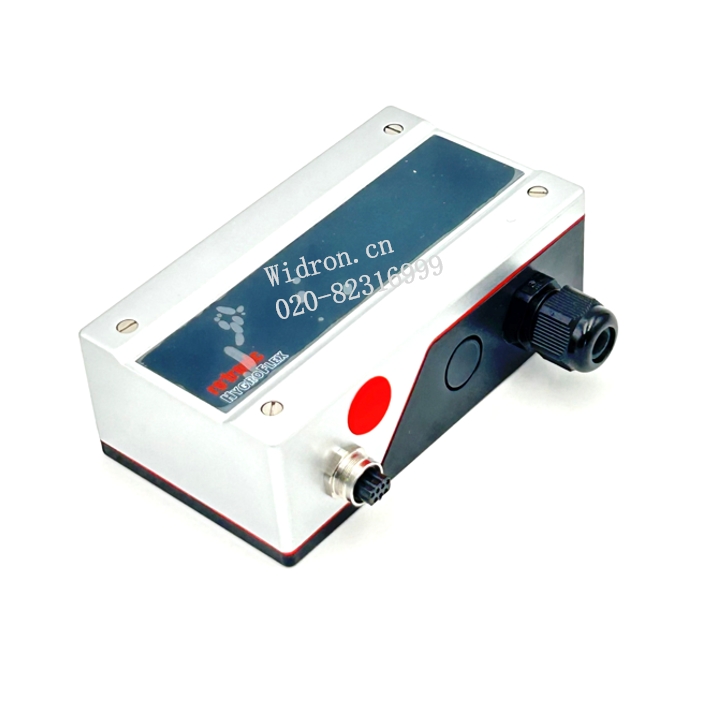

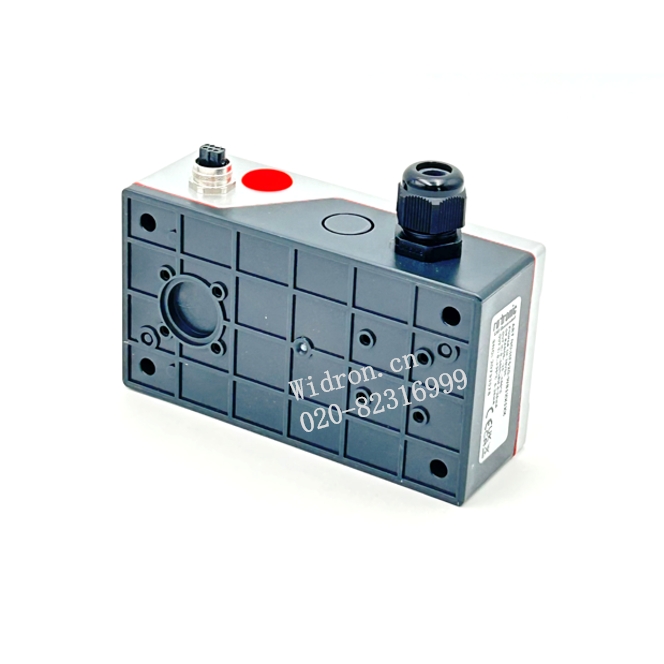

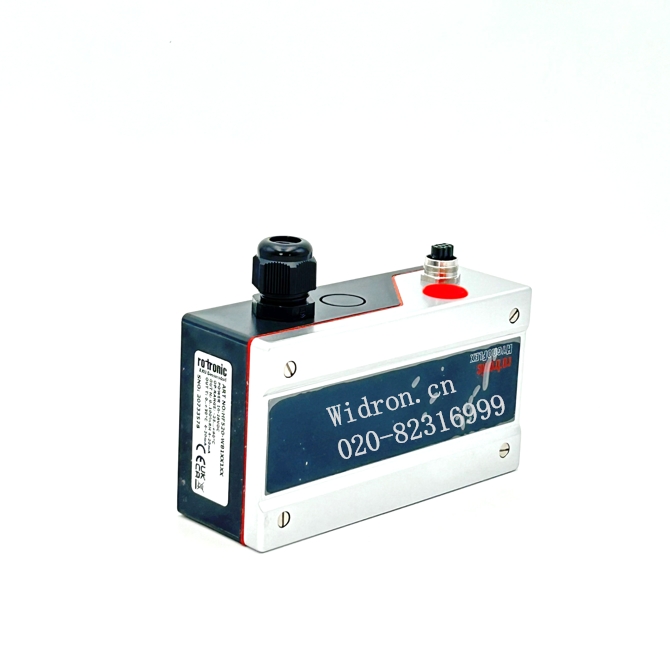

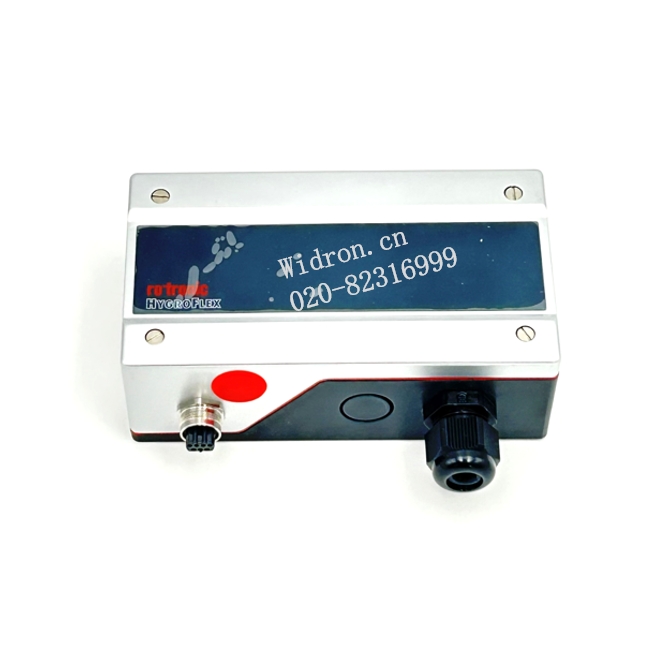

HF520-WB1XX1XX 溫濕度變送器-羅卓尼克
主要特點
兼容所有 HC2A 探頭（可互換）
電子產品應用范圍 -40...60 °C / 0...100 %相對濕度
通過模擬器模式輕松快速地進行驗證
兼容 GAMP（HygroSoft 軟件）
概述
HygroFlex5 系列與 HC2A 探頭兼容，可在溫度范圍、精度和主體類型方面提供多種選擇。這一代設備還擁有獨特的校準和調整過程以及許多其他有用的創新。HF5 溫濕度變送器提供壁掛式和管道式兩種版本。
主要特點
兼容所有 HC2A 探頭（可互換）
電子產品應用范圍 -40...60 °C / 0...100 %相對濕度
通過模擬器模式輕松快速地進行驗證
兼容 GAMP（HygroSoft 軟件）
概述
HygroFlex5 系列與 HC2A 探頭兼容，可在溫度范圍、精度和主體類型方面提供多種選擇。這一代設備還擁有獨特的校準和調整過程以及許多其他有用的創新。HF5 溫濕度變送器提供壁掛式和管道式兩種版本。
| 在23 ±5 °C時精度 | 取決于探頭 |
|---|---|
| 工作范圍 | HF520: -25…60 °C / 0…100 %rh HF53/54/56: -40…60 °c / 0…100 %rh HF5帶顯示： -10…60 °C |
| 電源/功耗 | HF52: 10...28 VDC: 10 V+(0.02x load) HF53: 15…40 VDC /12…28 VAC HF54 with galvanic isolation: 9...36 VDC HF56 with galvanic isolation: 85...240 VAC HF52: max 40 mA HF53 <100mA |
| 計算量 | 素有濕度學參數 |
| 背光 | 帶背光 |
| 顯示屏 | 可選圖形配置，演示配置 |
| 初始化時間 | 通常 <3 sec. |
| 探頭接入數 | 1 |
| 警報 | 傳感器斷路或短路，可編程。 |
| 報警指示燈 | 有 |
| 開發軟件 | ROTRONIC HW4 |
| 通過軟件調整探頭 | 有，通過通線 |
| 通過鍵盤進行探頭調整 | 顯示/鍵盤 |
| SOFTWARE UPDATE | 通過互聯網和HW4軟件 |
| 通過HW4進行數據處理 | 圖形，統計，分析，資格等 |
| 用戶定義模擬輸出 | 有 |
| 模擬輸出信號（標準） | 2 x 0…1 V, 0…5 V, 0…10 V, 0(4)…20 mA |
| 自動負載補償 | 有 |
| 電路類型 | 2 -線制 或 3/4-線制 |
| 通訊接口 | RS-485 / USB / LAN / WLAN |
| 電纜連接 | M16電纜密封接頭和螺絲壓緊端子 |
| 外殼材質 | ABS /鋁（HF5xxS） |
| IP防護等級 | IP65 /符合UL94-HB防護等級 |
| 服務界面 | Mini USB (UART) |
| FDA / GAMP兼容性 | 兼容FDA 21 CFR Part 11 和 GAMP |
| 尺寸 | HF52, HF53, HF54: 129 x 72 x 45 mm HF56: 192 x 102 x 52 mm |
| 重量 | 220 g / 500 g |
瑞士羅卓尼克原裝進口HF5溫濕度變送器主機常用選型如下 | |||||
壁掛安裝 | 類型 | 輸出 | 說明 | 顯示 | 安裝 |
HF532-WB1XX1XX | 3 wires | 4…20 mA | 24VDC供電 | No | 壁掛安裝，無顯示 |
HF520-WB1XX1XX | 2 wires | 4…20 mA | No | 壁掛安裝，無顯示 | |
HF535-WB1XX1XX | 3 wires | 0...10 VDC | No | 壁掛安裝，無顯示 | |
HF532-WB1XD1XX | 3 wires | 4…20 mA | Yes | 壁掛安裝，有顯示 | |
HF520-WB1XD1XX | 2 wires | 4…20 mA | Yes | 壁掛安裝，有顯示 | |
HF532-WB1XXHXX | RS485輸出 | No | 壁掛安裝，無顯示 | ||
HF532-WB1XDHXX | RS485輸出 | Yes | 壁掛安裝，有顯示 | ||
HS532-WB1XXHXX | 以太網輸出 | No | 壁掛安裝，無顯示 | ||
HS532-WB1XDHXX | 以太網輸出 | Yes | 壁掛安裝，有顯示 | ||
HF562-WB1XX1XX | 3 wires | 4…20 mA | 220VAC供電 | No | 壁掛安裝，無顯示 |
HF562-WB1XD1XX | 3 wires | 4…20 mA | Yes | 壁掛安裝，有顯示 | |
HF562-DB1XX1XX | 3 wires | 4…20 mA | No | 管道安裝，無顯示 | |
HF562-DB1XD1XX | 3 wires | 4…20 mA | Yes | 管道安裝，有顯示 | |
HF532-S-WB1XX1XX | 3 wires | 4…20 mA | 鋁合金外殼 | No | 壁掛安裝，無顯示 |
HF535-S-WB1XX1XX | 3 wires | 0...10 VDC | No | 壁掛安裝，無顯示 | |
HF532-S-WB1XD1XX | 3 wires | 4…20 mA | Yes | 壁掛安裝，有顯示 | |
HF535-S-WB1XD1XX | 3 wires | 0...10 VDC | Yes | 壁掛安裝，有顯示 | |
HF532-S-DB1XX1XX | 3 wires | 4…20 mA | No | 管道安裝，無顯示 | |
HF532-S-DB1XD1XX | 3 wires | 4…20 mA | Yes | 管道安裝，有顯示 | |
管道安裝: 探頭長度233 mm | |||||
HF532-DB1XX1XX | 3 wires | 4…20 mA |  | No | 管道安裝，無顯示 |
HF532-DB1XD1XX | 3 wires | 4…20 mA | Yes | 管道安裝，有顯示 | |
HF520-DB1XX1XX | 2 wires | 4…20 mA | No | 管道安裝，無顯示 | |
HF520-DB1XD1XX | 2 wires | 4…20 mA | Yes | 管道安裝，有顯示 | |
HF535-DB1XX1XX | 3 wires | 0...10 VDC | No | 管道安裝，無顯示 | |
| HF5 | |
| 類型 | 1x 可更換 HC2A 探頭 |
|---|---|
| 市場 | 醫藥行業 |
| 工作范圍 | -40...60 °C / 0...100 %相對濕度;-10...60 °C 帶顯示屏 |
| 測量范圍 | -100...200 °C / 0...100 %rh， 取決于探頭 |
| 兼容探頭 | HC2A-S 系列、HC2A-IC/IM/IE、HC2-CP、HC2-HK |
| 探頭電纜延長線 | 5 m 無源，最長 100 m 使用有源電纜 |
| 23°C 時的精度 | ±0.8 %rh / ± 0.1 K（典型值） |
| 長期穩定性 | <1 % RH（典型值），取決于探頭 |
| 傳感器 | 取決于探頭 |
| 顯示 | 提供帶顯示屏和不帶顯示屏的版本 |
| 電源 | HF52 2 線制： 10...28 VDC HF53 3/4 線制： 15...40 VDC / 12...28 VAC HF54 電氣隔離 9...36 VDC HF56 電氣隔離 100...240 VAC” |
| 輸出參數 | 濕度和溫度 |
| 計算參數 | 提供所有濕度參數 |
| 版 | 2 個模擬輸出 2 線或 3/4 線，可自由擴展的數字輸出可選 （LAN / RS-485） |
| 輸出信號 | 2 線： 4...20 mA， 3/4 線： 0（4）...20mA， 0...1/5/10 VDC |
| 外殼類型 | 壁掛式和管道式安裝 |
| 外殼材料 | ABS公司 |
| 尺寸 | 墻面 160x206 mm 帶 HC2A-S |
